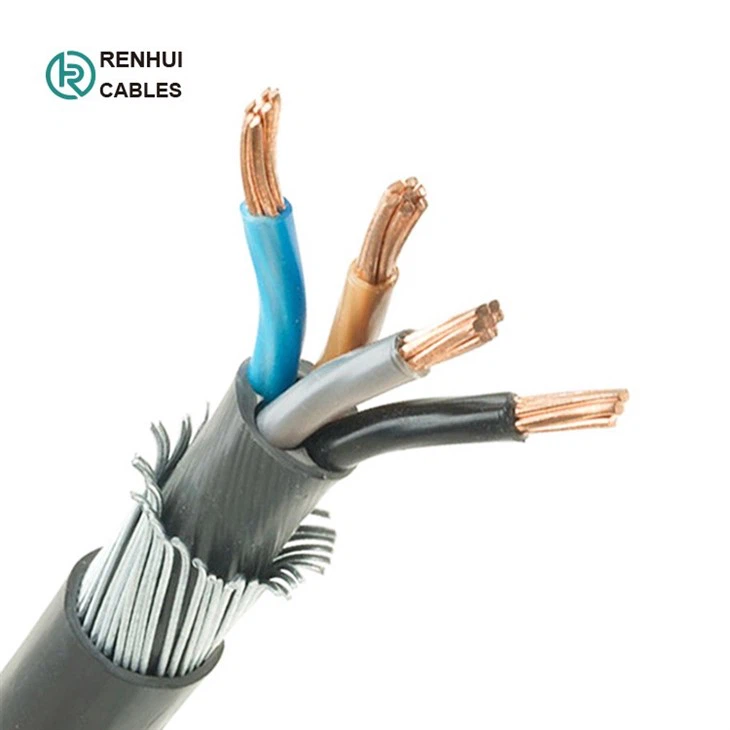

Podzemni kablovi, oklopni kablovi
1.Applications
Ovi kablovi se koriste za snabdevanje električnom energijom u niskonaponskim instalacijskim sistemima, pogodni su za ugradnju u zatvorenom i otvorenom prostoru, u kablovske kanale, pod zemljom, u elektroenergetskim i rasklopnim stanicama, lokalnim energetskim distribucijama, industrijskim postrojenjima, gde ne postoji opasnost od mehaničkih oštećenja. oštećenja.
 |
 |
2.Gradnja
- Dirigenti
Provodnici moraju biti klase 1 ili klase 2 od običnog ili metalom obloženog žarenog bakra ili od običnog aluminijuma ili legure aluminijuma, ili klase 5 od običnog ili metalom obloženog bakra u skladu sa IEC 60228.
- Izolacija
XLPE materijal i debljina moraju biti prema IEC 60502 ili BS 5467 ocijenjeni za 90C kontinuirani rad.
- Kod boje
|
Šifra boje (1) |
Šifra boje (2) |
||
|
1 Core |
Crvena ili crna |
1 Core |
Smeđa ili plava |
|
2 Cores |
Crvena, crna |
2 Cores |
Smeđa, plava |
|
3 Cores |
Crvena, žuta, plava |
3 Cores |
Smeđa, crna, siva |
|
4 Cores |
Crvena, žuta, plava, crna |
4 Cores |
Plava, smeđa, crna, siva |
|
5 Cores |
Crvena, žuta, plava, crna, zelena |
5 Cores |
Zelena/žuta, plava, smeđa, crna, siva |
|
Iznad 5 jezgri |
Crna jezgra sa bijelim brojevima |
Iznad 5 jezgri |
Crna jezgra sa bijelim brojevima |
Druge boje mogu se izraditi na zahtjev.
-Sastavljanje / Unutrašnja obloga
Unutrašnje obloge mogu biti ekstrudirane ili preklopljene. Za kablove sa kružnim žilama, osim kablova sa više od pet žila, preklopljena unutrašnja obloga je dozvoljena samo ako su međuprostori između žila znatno popunjeni. Prije nanošenja ekstrudirane unutrašnje obloge dopušteno je odgovarajuće vezivo. Materijal je kompatibilan sa izolacionim materijalom, Materijali koji se koriste za unutrašnje obloge i punila moraju biti prikladni za radnu temperaturu kabla i kompatibilni sa izolacionim materijalom. Za kablove bez halogena, unutrašnja obloga i punila će takođe biti smesa bez halogena .
-Oklop
Aluminijske/pocinčane čelične/čelične žice nanesene spiralno preko unutrašnjeg omotača prema IEC 60502-1, ili dvostruke aluminijumske/čelične trake i bakarna/kalajisana bakarna žica također se mogu proizvesti na zahtjev.
-Spoljni omotač
Vanjski omotač mora biti od ekstrudiranog PVC-a Tip ST1/ST2 prema IEC 60502-1, Polietilen tip ST3/ST7, jedinjenje bez halogena ST8, Polikloropren, hlorosulfonirani polietilen ili slični polimeri, tip SE1 su također dostupni na zahtjev.
- Vatrogasne karakteristike omotača kablova
Kablovi se mogu isporučiti sa posebnim vanjskim omotačem od PVC-a otpornog na vatru kako bi bili u skladu sa zahtjevima za ispitivanje plamena IEC 60332-3-22, IEC 60332-3-23 i IEC 60332-3-24, materijal bez halogena u skladu sa IEC{{3} }/2 i IEC 60684-2.
3.Cable Parameters

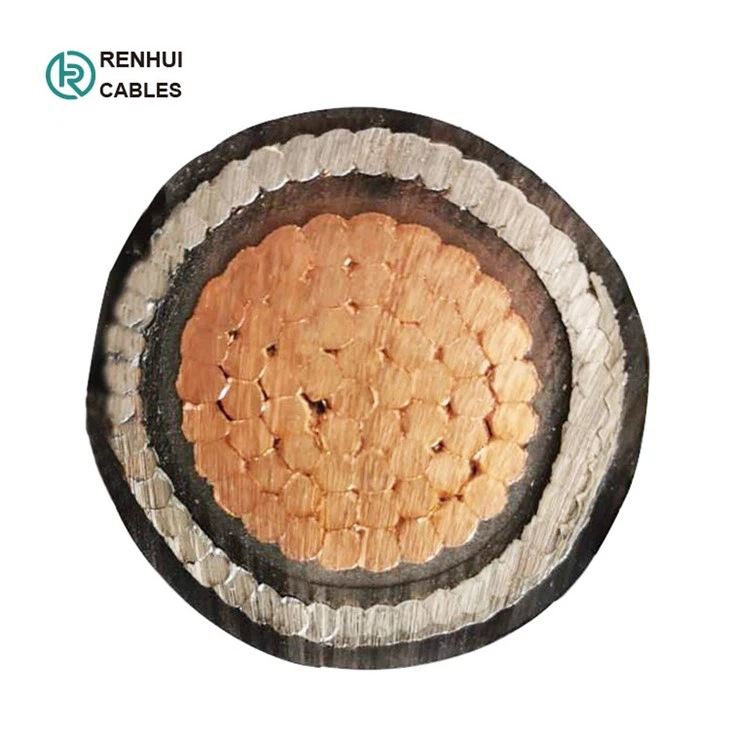

-Jednožilni oklopni kabl
|
Jedno jezgro (oklopljeno aluminijumskom žicom) |
|
||||||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina unutrašnje obloge |
Nazivna alum žica dia. |
Nazivna debljina omotača |
Ukupni prečnik (približno) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
- Dvožilni blindirani kablovi
|
Dva jezgra (oklop od pocinčane čelične žice) |
|
||||||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina unutrašnje obloge |
Nominalna čelična žica dia. |
Nazivna debljina omotača |
Ukupni prečnik (približno) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
- Trožilni blindirani kablovi
|
Tri jezgra (oklop od pocinčane čelične žice) |
|
||||||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina unutrašnje obloge |
Nominalna čelična žica dia. |
Nazivna debljina omotača |
Ukupni prečnik (približno) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Tri jezgra sa oklopnim kablovima sa uzemljenjem
|
tri jezgra+1 (oklop od pocinčane čelične žice) |
|
||||||||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina unutrašnje obloge |
Nominalna čelična žica dia. |
Nazivna debljina omotača |
Ukupni prečnik (približno) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
mm |
mm |
mm |
mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
-Četiri jezgra, oklopni kabl
|
Četiri jezgra (oklop od pocinčane čelične žice) |
|
||||||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina unutrašnje obloge |
Nominalna čelična žica dia. |
Nazivna debljina omotača |
Ukupni prečnik (približno) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4.Progres proizvodnje
5.Sertifikati:
 |
 |
6. Pakovanje:
-Čelični drveni bubanj (fumigacija)
Dužina kabla u svakom bubnju: 1000m/2000m ili prema stvarnim zahtevima dužine kabla.
- Veličina bubnja:
Prema dužini kabla i veličini kontejnera
Kako bismo vam naveli tačnu cijenu, ljubazno nam recite potrebnu količinu kabla. Veća količina, više popusta spremni za vas!
-Luka za otpremu:
Qingdao, ili druge luke prema vašim zahtjevima.
-Pomorski transport:
FOB/C&F/CIF ponude su sve dostupne.
 |
 |
 |
