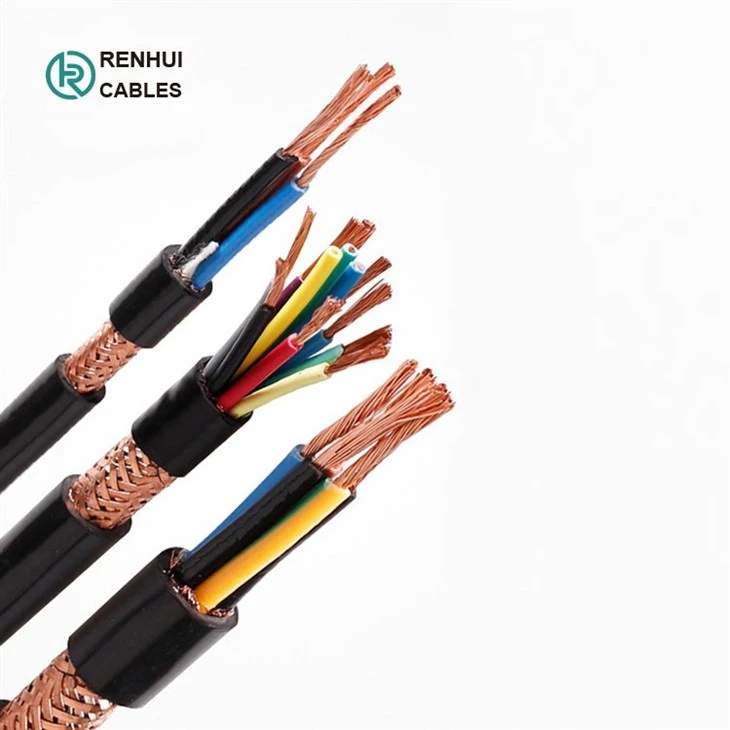

1.Aplikacija (XLPE izolovani instrumentacioni kablovi):
Instrumentacijski kabel se općenito koristi za unutarnju instalaciju i pogodan je za vlažne i vlažne prostore. Općenito se koristi u industrijskim procesnim proizvodnim postrojenjima za komunikaciju, prenos podataka i signala i usluge prijenosa glasa, također se koristi za međusobno povezivanje električne opreme i instrumenata, LSOH omotač može smanjiti emisiju toksičnog dima i dima.
 |
 |
 |
 |
2.Standardi (XLPE izolovani instrumentacioni kablovi):
IEC 60332, BS5308
3.Cable Construction (XLPE izolovani instrumentacioni kablovi):
|
|
|
|
Dirigent |
žareni ili kalajisani bakar, veličine: {{0}}.5mm² i 0.75mm² višestruki (klasa 5), 0.5 mm², 1.0 mm² čvrsti (klasa 1), 1,5 mm² ili 2,5 mm², višestruki (Klasa 2) do BS6360 |
|
Izolacija |
XLPE (povezani polietilen) ili PE (opciono) |
|
Uparivanje |
Dva izolirana provodnika ravnomjerno upletena zajedno sa polaganjem ne većim od 100 mm |
|
Kod boja |
Pogledajte tehničke informacije |
|
Vezivna traka |
PETP prozirna traka |
|
Kolektivni ekran |
Aluminijum/poliesterska traka se nanosi preko položenih parova metalnom stranom prema dolje u kontaktu sa odvodnom žicom od pokalajnog bakra, 0.5mm² |
|
Vanjski omotač |
LSOH (Low Smoke Zero Halogen) plašt Otporna na plamen prema IEC60332-3-22 Bez halogena prema IEC60754-1 Niska emisija dima prema IEC61034-1-2 |
|
Boja omotača |
Crna ili plava |
4.Mehanička i električna svojstva (XLPE izolovani instrumentacioni kablovi):
|
Radna temperatura |
-20C do plus 90C (fiksna instalacija) |
|
0C do plus 50C (tokom rada) |
|
|
Minimalni radijus savijanja |
5 x ukupni prečnik |
|
Veličina područja provodnika |
mm² |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
|
|
Conductor Stranding |
br. x mm |
1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
|
|
Otpor provodnika max |
ohm/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
|
|
Otpor izolacije min |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
|
|
Neravnoteža kapacitivnosti na 1 kHz (upariti ekran) |
pF/250m |
250 |
|||||
|
Max. Međusobni kapacitet @ 1 kHz za kablove koji nisu OS ili OS (osim jednoparnih i dva para) |
pF/m |
115 |
115 |
115 |
115 |
115 |
|
|
Max. Uzajamni kapacitet @ 1 kHz IS/OS kablovi (uključuju 1 par i 2 para) |
pF/m |
75 |
75 |
75 |
75 |
75 |
|
|
Max. L/R omjer za susjedna jezgra (induktivnost/otpor) |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
|
|
Ispitni napon |
Jezgro do jezgra |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Od jezgra do ekrana |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
Nazivni napon max |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
|
5.Parametar (XLPE izolovani instrumentacioni kablovi):
|
Broj parova |
Broj i prečnik žica |
Nazivna površina poprečnog presjeka provodnika |
Nazivna debljina izolacije |
Nominalna debljina omotača |
Nazivni prečnik kabla |
Pribl. Težina |
|
br./mm |
mm² |
mm |
mm |
mm |
kg/km |
|
|
2 |
1/0.8 |
0.5 |
0.5 |
0.9 |
9.7 |
95 |
|
5 |
1/0.8 |
0.5 |
0.5 |
1.2 |
13 |
180 |
|
10 |
1/0.8 |
0.5 |
0.5 |
1.2 |
16.9 |
310 |
|
15 |
1/0.8 |
0.5 |
0.5 |
1.3 |
19.7 |
440 |
|
20 |
1/0.8 |
0.5 |
0.5 |
1.3 |
22.3 |
560 |
|
30 |
1/0.8 |
0.5 |
0.5 |
1.5 |
27.1 |
820 |
|
50 |
1/0.8 |
0.5 |
0.5 |
2 |
35 |
1370 |
|
2 |
16/0.2 |
0.5 |
0.6 |
1.1 |
11.2 |
110 |
|
5 |
16/0.2 |
0.5 |
0.6 |
1.2 |
14.5 |
250 |
|
10 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.3 |
480 |
|
15 |
16/0.2 |
0.5 |
0.6 |
1.5 |
22.6 |
570 |
|
20 |
16/0.2 |
0.5 |
0.6 |
1.5 |
25.7 |
780 |
|
30 |
16/0.2 |
0.5 |
0.6 |
1.7 |
31 |
1020 |
|
50 |
16/0.2 |
0.5 |
0.6 |
2.2 |
39.9 |
1680 |
|
2 |
1/1.13 |
1 |
0.6 |
1.1 |
11.9 |
200 |
|
5 |
1/1.13 |
1 |
0.6 |
1.2 |
15.4 |
290 |
|
10 |
1/1.13 |
1 |
0.6 |
1.3 |
20.5 |
580 |
|
15 |
1/1.13 |
1 |
0.6 |
1.5 |
24.1 |
780 |
|
20 |
1/1.13 |
1 |
0.6 |
1.7 |
27.7 |
1010 |
|
30 |
1/1.13 |
1 |
0.6 |
2 |
33.7 |
1430 |
|
50 |
1/1.13 |
1 |
0.6 |
2.2 |
42.5 |
2360 |
|
2 |
7/0.53 |
1.5 |
0.6 |
1.2 |
13.6 |
250 |
|
5 |
7/0.53 |
1.5 |
0.6 |
1.3 |
17.7 |
460 |
|
10 |
7/0.53 |
1.5 |
0.6 |
1.5 |
23.9 |
760 |
|
15 |
7/0.53 |
1.5 |
0.6 |
1.7 |
28 |
1020 |
|
20 |
7/0.53 |
1.5 |
0.6 |
2 |
31.7 |
1350 |
|
30 |
7/0.53 |
1.5 |
0.6 |
2.2 |
38.6 |
1900 |
|
50 |
7/0.53 |
1.5 |
0.6 |
2.2 |
48.9 |
3060 |
6.Progres proizvodnje
7.Sertifikati:
 |
 |
8. Pakovanje:
-Čelični drveni bubanj (fumigacija)
Dužina kabla u svakom bubnju: 1000m/2000m ili prema stvarnim zahtevima dužine kabla.
- Veličina bubnja:
Prema dužini kabla i veličini kontejnera
Kako bismo vam naveli tačnu cijenu, ljubazno nam recite potrebnu količinu kabla. Veća količina, više popusta spremni za vas!
-Luka za otpremu:
Qingdao, ili druge luke prema vašim zahtjevima.
-Pomorski transport:
FOB/C&F/CIF ponude su sve dostupne.
 |
 |
 |
Popularni tagovi: instrumentacijski kabel, proizvođači, dobavljači, tvornice u Kini
