niskonaponskih kablova
1. Primjena: niskonaponski kablovi
Ovi IEC 60502-1 kablovi se koriste za napajanje električnom energijom u niskonaponskim instalacijskim sistemima, pogodni su za ugradnju u zatvorenom i otvorenom prostoru, u kablovske kanale, pod zemljom, u elektroenergetske i rasklopne stanice, lokalne distribucije energije, industrijska postrojenja, gdje nema opasnosti od mehaničkih oštećenja.
 |
 |
 |

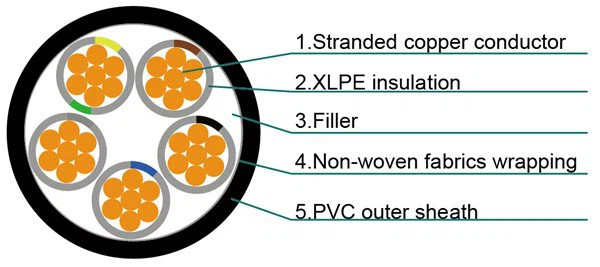

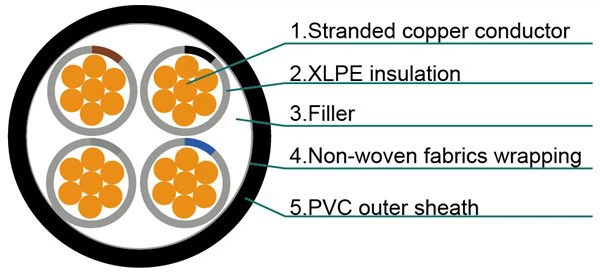

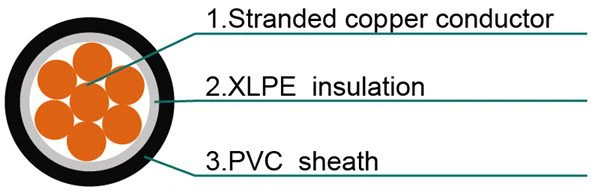

2. Konstrukcija: niskonaponski kablovi
-Dirigenti
Puni bakreni provodnik klase 1, upleteni bakarni provodnik klase 2 prema IEC 60228, BS EN 60228.
-Izolacija
XLPE materijal
-Kod boje
Šifra boje (1) :
1 jezgra: prozirna, crvena ili crna
2 jezgra: crvena, crna
3 jezgra: crvena, žuta, plava
4 jezgra: crvena, žuta, plava, crna
5 jezgara: crvena, žuta, plava, crna, zelena
Iznad 5 jezgara: crna jezgra sa bijelim brojevima
Šifra boje (2) :
1 jezgra: prozirna, smeđa ili plava
2 jezgra: smeđa ili plava
3 jezgra: smeđa, crna, siva
4 jezgra: plava, smeđa, crna, siva
5 jezgara: zelena/žuta, plava, smeđa, crna, siva
Iznad 5 jezgara: crna jezgra sa bijelim brojevima
-Spoljni omotač:Ekstrudirani PVC.
 |
 |
 |
3. Standard: niskonaponski kablovi
IEC{0}} kabl
Malo dima (prema EN 61034-2)
Otporno na plamen Acc. EN 50265-2-1
4. Parametri kabla: niskonaponski kablovi
|
Jedno jezgro |
|
|||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina omotača |
Ukupni prečnik (približno) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Dva jezgra |
|
|||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina omotača |
Ukupni prečnik (približno) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Tri jezgra |
|
|||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina omotača |
Ukupni prečnik (približno) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Četiri jezgra |
|
|||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina omotača |
Ukupni prečnik (približno) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Više jezgara |
|
|||
|
Nazivni presjek |
Prečnik provodnika (približno) |
Nazivna debljina izolacije |
Nominalna debljina omotača |
Ukupni prečnik (približno) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5.Paket: izvoz drvenih bubnjeva.

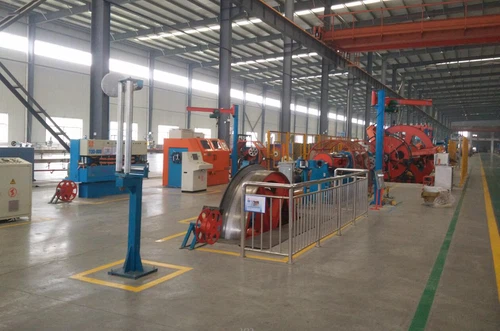

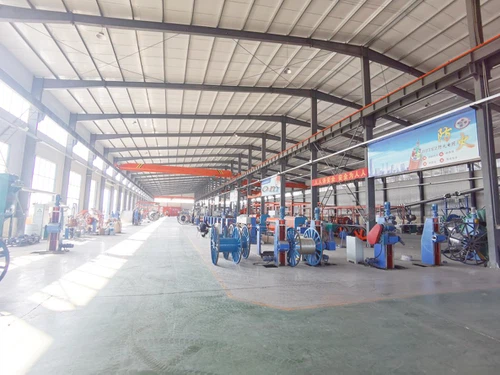

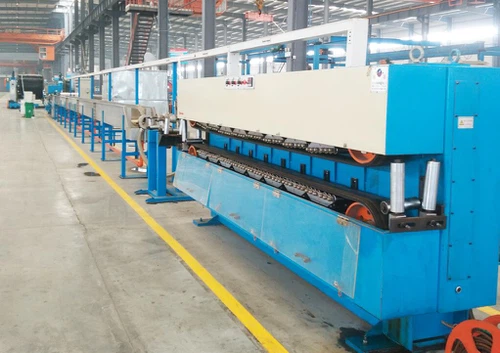

6.Fabrika
Shandong Renhui Cable Co., Ltd. je osnovan 2010. godine, smješten u gradu Jinan, provincija Shandong, Kina. Kompanija pokriva površinu od 50 hiljada kvadratnih metara, registrovani fond od 5 miliona RMB, ima 100 zaposlenih i radnika. Mi smo profesionalni proizvođač kablova u Kini.
Proizvodi uglavnom pokrivaju kablove niskog i srednjeg napona, kablove sa PVC izolacijom, kablove sa izolacijom od XLPE, upravljačke kablove, komunikacione kablove, gumene kablove, rudarske kablove, kablove za zavarivanje, brodske kablove, kablove sa antenom i druge povezane kablove po meri. Ovi kablovi se koriste u elektroenergetskoj metalurgiji, naftno-hemijskoj industriji, elektranama, rudarstvu, lučkom i arhitektonskom inženjerstvu i drugim oblastima.
Proizvodi su prodati u 50 zemalja i regiona u svetu, kao što su Nemačka, Francuska, Dubai, Oman, Singapur, Vijetnam, Pakistan, Filipini, Šri Lanka, Tanzanija, Jemen, Kenija, Mongolija, Rusija, Alžir, Bahrein, Brazil , Čile, Kipar, Indonezija, Iran, Malezija.
 |
 |
 |
 |
 |
 |
 |
 |
