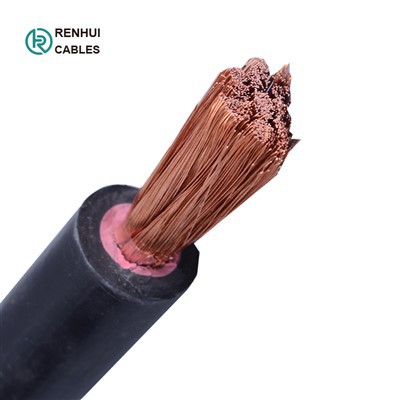

300/500V H05RR -F gumeni industrijski kabel
1. Primjena, 300/500V H05RR-F kabel
Lagano gumeno crijevo za spajanje električnih uređaja pri niskom do srednjem mehaničkom naprezanju u kući i uredu u suhim i vlažnim prostorijama, ali nije pogodno za trajnu upotrebu na otvorenom.
 |
 |
 |
2. Crtež kabela, 300/500V H05RR-F kabel
 |
 |
 |
 |
 |
 |
3. Konstrukcija, 300/500V H05RR-F kabel
- Provodnik: fleksibilni bakarni provodnik klase 5
-Izolacija: Izolacija od etilen propilen gume
-Punilo: uže za punjenje (Prema zahtjevima proizvodnje)
- Traka za omatanje
-Vanjski omotač: gumeni omotač
4.Specifikacija, 300/500V H05RR-F kabel
1 jezgro:1.0~400 mm2
2 jezgra:1.0~95mm2
3~5 jezgara:1.0~150mm2
3+1 Jezgra: 2,5~150 mm2
3+2 Jezgra: 2,5~150 mm2
4+1 Jezgra: 2,5~150 mm2
5. Identifikacija jezgre, 300/500V H05RR-F kabel
1 jezgra: siva (crna)
2 jezgra: smeđa, plava
3 jezgra: smeđa, plava, žuta/zelena
4 jezgra, 3+1 jezgra: smeđa, plava, siva, žuta/zelena
5 jezgara, 3+2Jezgra, 4+1 Jezgra: smeđa, plava, crna, siva, žuta/zelena
6. Tehnički podaci, 300/500V H05RR-F kabel
Brzina napona (U0/U):300/500V
Maksimalni napon (Um): 1.1U
Max. Radna temperatura provodnika导:+60 stepen
Temperatura radnog okruženja:-20 stepen ~+45 stepen
Temperatura polaganja kablova: veća od ili jednaka 0 stepenu
Min. Prečnik savijanja: 6D
Ispitni napon: 2.5KV/5min
7. Tehnički list, 300/500V H05RR-F kabel
|
Specifikacija (mm2) |
Prečnik provodnika (mm) |
Debljina izolacije (mm) |
Debljina vanjskog omotača (mm) |
Pribl. Prečnik (mm) |
Pribl Težina (kg/km) |
|
3x1 |
1.2 |
0.8 |
1.4 |
8.3~10.7 |
122 |
|
3x1.5 |
1.5 |
0.8 |
1.6 |
9.2~11.9 |
160 |
|
3x2.5 |
2.0 |
0.9 |
1.8 |
10.9~14.0 |
225 |
|
3x4 |
2.5 |
1.0 |
1.9 |
12.7~16.2 |
306 |
|
3x6 |
3.2 |
1.0 |
2.1 |
14.1~18.0 |
408 |
|
3x10 |
4.3 |
1.2 |
3.3 |
19.1~24.2 |
758 |
|
3x16 |
5.3 |
1.2 |
3.5 |
21.8~27.6 |
1014 |
|
3x25 |
7.0 |
1.4 |
3.8 |
26.1~33.0 |
1473 |
|
3x35 |
8.0 |
1.4 |
4.1 |
29.3~37.1 |
1870 |
|
3x50 |
9.6 |
1.6 |
4.5 |
34.1~42.9 |
2509 |
|
3x70 |
11.5 |
1.6 |
4.8 |
38.4~48.3 |
3362 |
|
3x95 |
13.3 |
1.8 |
5.3 |
43.3~54.0 |
4476 |
|
3x120 |
15.0 |
1.8 |
5.6 |
47.3~60.0 |
5355 |
|
3x150 |
16.8 |
2.0 |
6.0 |
52.0~66.0 |
6626 |
8.Progres proizvodnje
9.Sertifikati:
 |
 |
10 Pakovanje:
-Čelični drveni bubanj (fumigacija)
Dužina kabla u svakom bubnju: 1000m/2000m ili prema stvarnim zahtevima dužine kabla.
- Veličina bubnja:
Prema dužini kabla i veličini kontejnera
Kako bismo vam naveli tačnu cijenu, ljubazno nam recite potrebnu količinu kabla. Veća količina, više popusta spremni za vas!
-Luka za otpremu:
Qingdao, ili druge luke prema vašim zahtjevima.
-Pomorski transport:
FOB/C&F/CIF ponude su sve dostupne.
 |
 |
 |
